 SMF-Z脈沖電磁閥

產品品牌： 上海施蜀

產品口徑： DN50~1000

產品材質: 不銹鋼、鑄鋼、鑄鐵

銷售熱線: 18221983858

詳細價格:請咨詢客服點擊這里給我發消息 技術參數

 下載文檔

 一、產品概述：

SMF-Z脈沖電磁閥是按脈沖控制儀信號控制閥體卸荷孔的開啟和關閉，實現噴吹，控制系統在設置時間發出脈沖控制信號，SMF-Z脈沖電磁閥開啟一瞬間產生強大沖擊氣流，實現強有力的瞬間噴吹。SMF-Z袋式電磁脈沖閥在安裝規范，使用正確，維護得當?shù)臈l件下壽命3-5年，可根據實際工況要求制做各種高溫脈沖閥，防腐脈沖閥(如防鹽酸，強堿)以及各種防爆電磁脈沖閥。

二、SMF-Z袋式電磁脈沖閥規格要求：

1、脈沖電磁閥的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。

2、在產品標稱氣源壓力狀態下，電磁閥的工作電壓為額定電壓的85%時，SMF-Z脈沖電磁閥的開啟響應時間應小于0.03s。

3、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。

4、產品應能承受0.8MPa的氣源壓力。

5、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。

6、在室溫為 5度～35度，相對濕度不超過85%的條件下，電磁線圈對外殼能承受50Hz、250V的電壓，歷時1min無擊穿現象。

7、SMF-Z脈沖電磁閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。 8、在正常使用條件下，膜片累計使用壽命應大于80萬次。

9、脈沖閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。

三、作用：

就是控制油路中油壓的大小.一般安裝在主油路或減振器背壓油路中,以減少換檔和鎖止解鎖時的油壓沖擊,使設備運行保持平穩狀態.

按閥進出口的角度及進氣口的形式可分為三種:

1.直角式電磁脈沖閥:閥體進出口成直角,直接受電信號控制的膜片閥

2. 直通式電磁脈沖閥:閥體進出口成180度,直接受電信號控制的膜片閥

3. 淹沒式電磁脈沖閥:閥體進氣口淹沒在氣包內,直接受電信號控制的膜片閥

四、工作條件：

電磁脈沖閥在使用的時候,之前的環境條件是十分重要的,這關系著電磁脈沖閥能不能正常平穩的運行下去.

電磁脈沖閥環境條件:

1,根據供電電源種類,分別選用交流和直流電磁閥.一般來說交流電源取用方便.

2,在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐發蝕.

3,環境空間若受限制,請選用多功能電磁閥,因其省去了旁路及三只手動閥且便于在線維修.

4,電源電壓波動通常交流選用+%10%.-15%,直流允許±%10左右,如若超差,須采取穩壓措施或提出特殊訂貨要求.

5,環境的最高和最低溫度應選在允許范圍之內,如有超差需作特殊訂貨提出.

6,電磁脈沖閥的電源條件 7,環境中經常有振動,顛簸和沖擊等場合應選特殊品種,例如船用電磁閥.

8,電壓規格用盡量優先選用AC220V.DC24V.

9,環境中相對濕度高及有水滴雨淋等場合,應選防水電磁閥.

10,應根據電源容量選擇額定電流和消耗功率.須注意交流起動時VA值較高,在容量不足時應優先選用間接導式電磁閥.

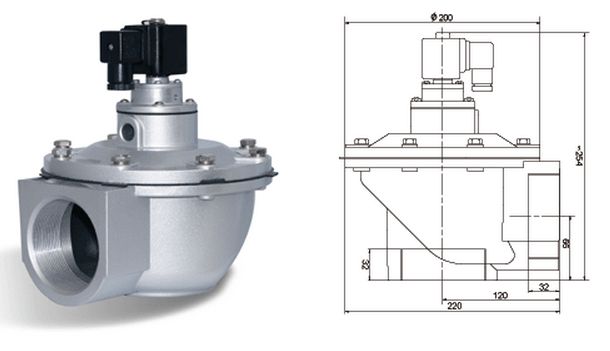

五、SMF-Z脈沖電磁閥尺寸：
